浮球液位计

RZ-UQZ浮球液位计结构原理：

RZ-UQZ浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。

由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号或叠加HART数字信号输出。

RZ-UQZ浮球液位计产品特点：

1、 智能电子部件由一块主机板和一块液晶屏组成；

2、 可就地按键调整*程和零点；

3、 可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；

4、 在采用HART协议的分散控制系统中同主机进行双向通讯；

5、 带有EEPROM，不因断电丢失数据。

6、工作原理简单,适用性广泛,安全方便免维护

7、 实现液位的连接测量,不受被测介质物理与化学性质影响。如:温度、压力、导电率、介电常数等

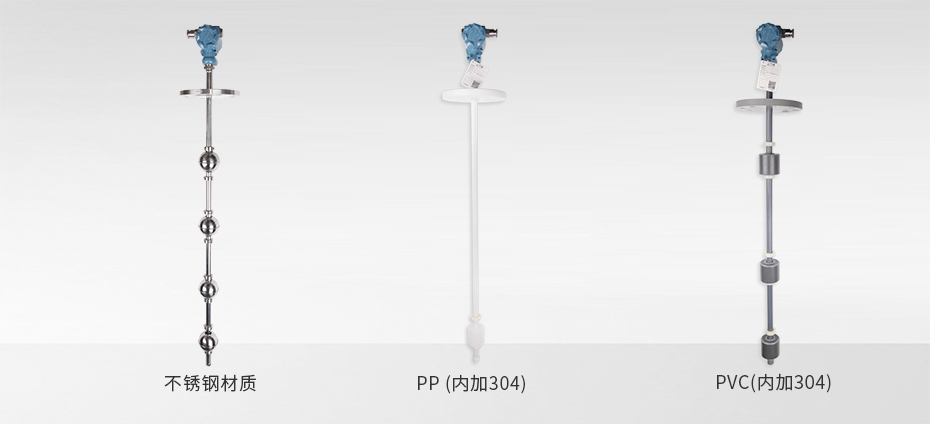

8、使用不同材质可实现对强腐蚀性介质的测量

9、可用于两种不同密度液体界面的测量。

10、重复性好。

RZ-UQZ浮球液位计参数：

     测量范围：0~3500mm

     供电电压：12~36V  DC

     输出信号：两线制4~20mA.DC叠加数字信号，由

             用户选择开方或线性输出；

     负载电阻：250Ω

     测量精度：±10mm

     环境温度：-40~80℃

     工作温度：-20~120℃

     公称压力：≤1.6MPa

     法兰标准：A：JB/T82.1-94(平面法兰)

              DN100   PN1.6 球φ90

               B：JB/T82.1-94(平面法兰)

              DN80  PN0.6 球φ76

      介质密度：≥0.65g/cm­3

      介质粘度：≤0.015PaS

      接液材质：不锈钢

      防护等级：IP65

RZ-UQZ浮球液位计选型说明：

RZ-UQZ浮球液位计选型说明书

RZ-UQZ浮球液位计安装说明：

　　1、被测介质不应含有铁磁性杂质。

　　2、为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。

　　3、仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时针方向排列。

　　4、仪表出厂时附有安装法兰，用户应有配管道法兰。

　　5、仪表的安装位置一般选择在量程之半。

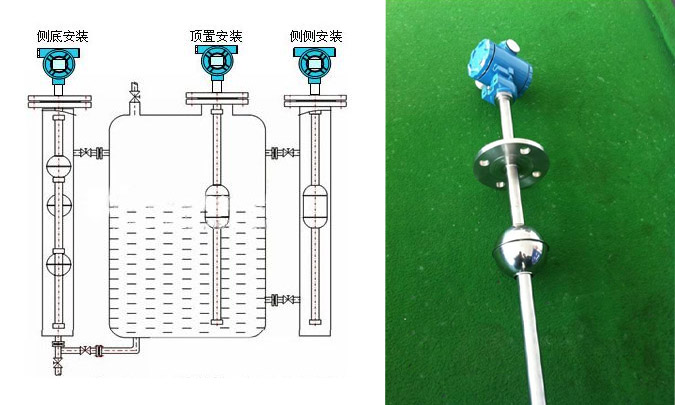

RZ-UQZ浮球液位计分以下四种安装方式：

1：侧底安装  2：顶置安装  3：侧侧安装
