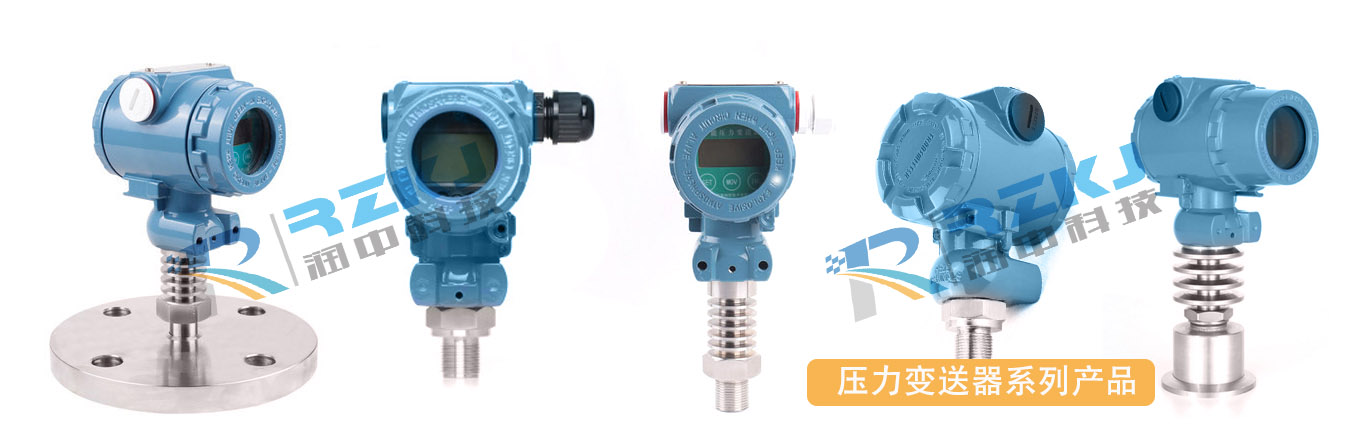

平膜型压力变送器


平膜型压力变送器广泛应用于食品、医药、卫生及酿酒工业,采用卫生平面膜直接感受压力,卫生平膜片防止了结垢,不卫生及粘稠液体堵塞等问题,经过高可靠性的放大电路及精密温度补偿,将被测介质的绝压或表压转换成4~20mA,0~5VDC,0~10VDC及1~5VDC等标准电信号。高质量的传感器、全密封焊接的封装技术以及完善的装配工艺确保了该产品的优异质量和*佳性能。该产品有多种接口形式和多种引线方式,能够*大限度的满足客户的需要,适用于与各种测量控制设备配套使用。

平膜型压力变送器特点
小体积 高稳定性 高灵敏度
卫生型不锈钢隔离膜片
全密封焊接结构
防雷击 防射频干扰
多种量程选择 用户调试方便

平膜型压力变送器技术参数


测量介质

与316不锈钢兼容和各种液体、气体或蒸汽

测量范围

表压0~5KPa至0~10MPa

过载压力

2倍满量程

输出信号

4~20mA(两线制)

供电电压

9~36VDC(两线制)、24±5VDC(三线制)

介质温度

-30~+85℃

环境温度

-20~+85℃

储存温度

-40~+90℃

相对湿度

0%~100%

上升时间

小于5毫秒可达到90%FS

准确度

0.5级,0.25级

零点调节

输出量程的±8%

量程调节

输出量程的±20%

温度补偿

≤±0.05FS/℃(温度范围:-20~+85℃,包括零点和量程的温度影响)

温度范围

0~70℃

稳定性

典型:±0.1%FS   *大:±0.2%FS

介质接触材料

316不锈钢/陶瓷

外壳材料

304或316不锈钢

安装方式

螺纹安装

压力接口

2"卡箍安装式、M20×1.5阳螺纹、法兰安装等

引线方式

四芯屏蔽电缆(防护等级IP68)、航空插头、DIN接头(防护等级IP65)

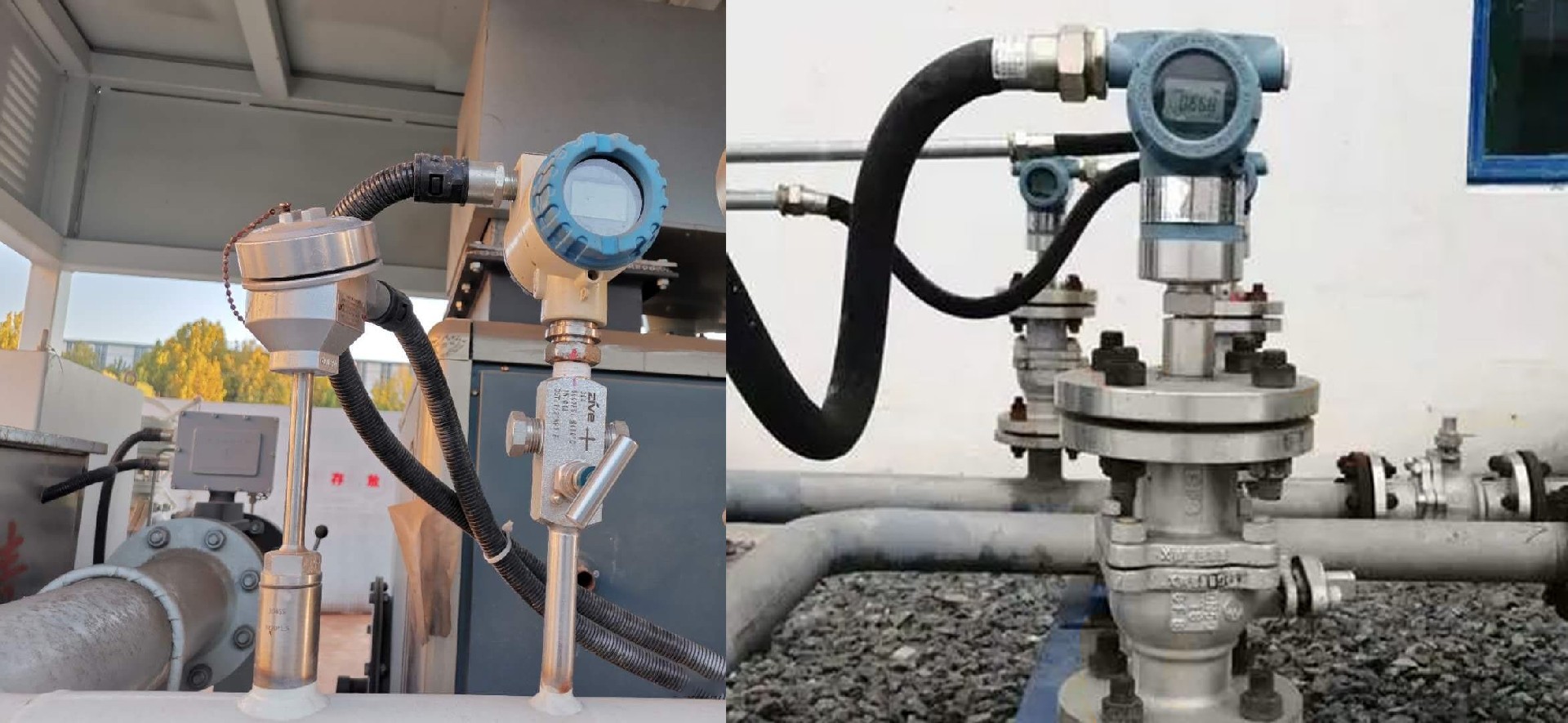

平膜型压力变送器实景照片
